ЛДС БЕЗ СТАРТЕРА



ЛДС БЕЗ СТАРТЕРА


Бесстартерное включение люминесцентных ламп (ЛДС) привлекает бесшумной работой, моментальным включением, возможностью использовать светильники с перегоревшими нитями накала. Однако у подобных устройств с балластным резистором бесполезно расходуется значительная мощность (около 30 Вт на 40-ваттную лампу).

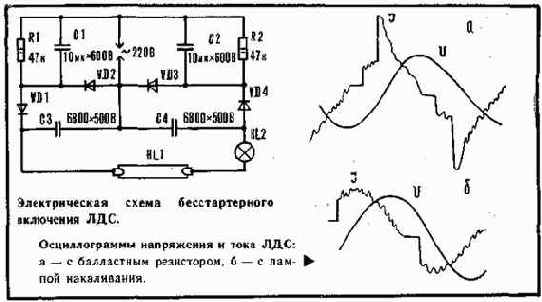

Предлагаем вариант подсоединения ЛДС (см. электрическую схему), в котором вместо гасящего резистора, 'рассчитанного на большую мощность, .применена обычная лампа накаливания (HL2), а балластные конденсаторы Cl, C2 зашунтированы постоянными резисторами Rl, R2, обеспечивающими быстрый разряд при выключении светильника.

И вот что интересно. В данном устройстве лампа накаливания служит не только дополнительным источником света, но и, являясь нелинейным сопротивлением, стабилизирует протекающий через ЛДС ток, устраняя значительные выбросы (см. осциллограммы); повышает coscp до значения 0,44, приближая его к величине 0,5, характерной для промышленных светильников; обеспечивает спектральный состав излучения, подобный дневному свету.

Для ЛДС мощностью 40 Вт можно использовать семидесятипятиили стоваттную лампу накаливания на напряжение 220 В; диоды, рассчитанные на ток не менее 1 А и напряжение 400 В (Д232Б, Д233Б, КД202Л, КД202К); резисторы ВС-2 или МЛТ-2, конденсаторы — бумажные (МБГП, МБМ, КБМ, КБГ-И и др.)



В. ВОИНОВ,

Г. РЯЗАНОВ,

г. Алма-Ата



«Моделист-Конструктор»
