Работа в старом добром 3dsmax5

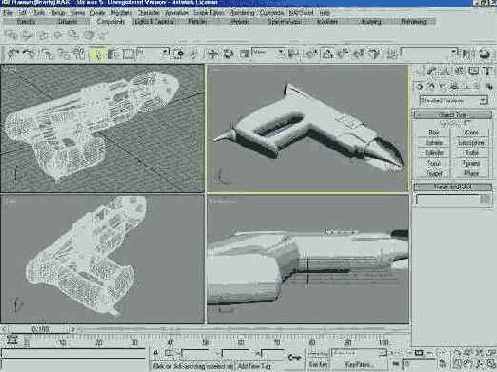

Рис. 5.43. Заготовка модели Электродрели



Рис. 5.43. Заготовка модели Электродрели


Рис. 5.43. Заготовка модели Электродрели

4. Для этого сначала необходимо выбрать исходный объект с именем «Корпус» и перейти к списку Compound Objects (Составные Объекты) в панели Create (Создать). Далее необходимо, щелкнув на кнопке Boolean (Булевые). выбрать тип Булевой операции из группы Operation (Операция) свитка Parameters (Параметры) -Subtraction (A-B) (Вычитание (А-В)). Способ создания и вид генерируемой связи между исходными и результирующими объектами выбирается в свитке Pick Boolean (Выбор Булевого Объекта). Оставьте значение переключателя Move (Перенести), предлагаемое Мах по умолчанию. Наиболее часто этот способ дает самые оптимальные результаты.

5. Затем щелкните на кнопке Pick Operand В (Выберите Операнд

В) и укажите левым щелчком второй объект с именем «Булевый-01 (Вычитание)», который будет вычтен из первого (он отрисовывается красным цветом в видовых окнах). В результате вы увидите, что второй объект исчез, а на поверхности исходного возникли пазы, отверстия и выемки (рис. 5.44).
