Работа в старом добром 3dsmax5
Результат Булевой Операции...

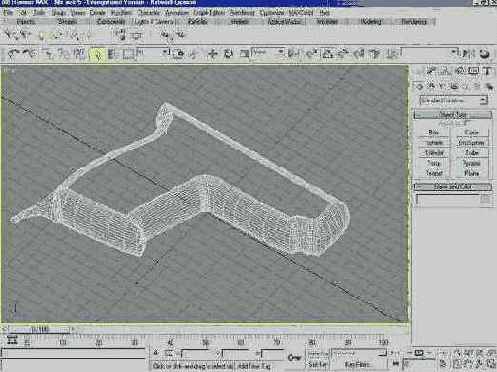

Рис. 5.44. Результат Булевой Операции «Вычитания»
6. Результирующий объект с именем исходного теперь включает в себя два объекта, которые стали его операндами. Перейдите в панель Modify (Редактировать) и выберите в стеке модификаторов уровень Boolean (Булевый), для нового объекта этот уровень является первичным. Однако вся иерархия стеков каждого из операндов осталась неизменной и может быть отредактирована независимо. Для этого служит подобъектный уровень Operands (Операнды) выбираемый в свитке Parametrs (Параметры) из группы Operands (Операнды), после чего уровень Boolean (Булевый) в стеке модификаторов становится самым верхним, а ниже добавляется содержимое стека выбранного операнда. Режим отображения Булевых объектов в видовых окнах выбирается в свитке Display / Update (Вид / Обновление). Для показа выбранного по-добъекта требуется включить переключатель Operands (Операнды). При этом он отрисовывается красным цветом выделения, принятом в среде Мах.
7. Перемещаясь по стеку модификаторов в этом режиме можно изменять подобъекты так, как если бы они существовали отдельно в составе сцены, однако следует учитывать, что при сложной геометрии булевого объекта обновление изменений на экране может происходить очень медленно. Вернитесь в панель Create (Создать) и щелкните еще раз на кнопке Boolean (Булевый), установив переключатель типа Булевой операции в положение Union (Объединение). В качестве первого операнда в списке возникнет только что созданный составной объект, а вторым необходимо выбрать объект желтого цвета с именем «Булевый-02 (Объединение)». В результате будет создан составной объект двойной вложенности, так как один из его операндов сам является Булевым объектом (рис. 5.45).
