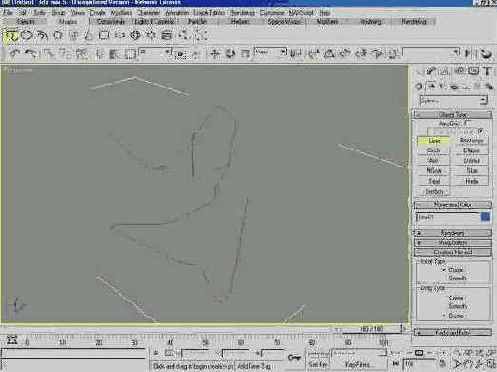

Рис. 5.15. Сплайн и его Подобъекты



Рис. 5.15. Сплайн и его Подобъекты


Рис. 5.15. Сплайн и его Подобъекты

  • Vertex (Вершина) - узловые точки сплайна, определяющие изменения его кривизны и степень деталировки. В зависимости от Типа Вершины различают:
  • Smooth (Сглаженная) - вершина, плавно соединяющая два смежных сегмента, имеющих равную степень кривизны.
  • Corner (Угловая) - вершина, соединяющая два смежных сегмента и образующая прямолинейный излом кривизны.
  • Bezier (Безье) - сглаженная вершина, дающая возможность менять кривизну входящих сегментов. При выборе такой вершины возникает инструмент для ее настройки - маркерная касательная линия. Она состоит из двух отрезков, оканчивающихся узлами-маркерами, угол между которыми всегда составляет 180°. Перемещая один из узлов, можно изменять степень кривизны и ориентацию сегментов кривой, в то время как второй узел отображает те же действия центрально симметрично.
  • Bezier-Corner (Угловая Безье) - вершина, аналогичная предыдущей, но не имеющая фиксации угла в 180° между отрезками касательной. Перемещение узлов-маркеров происходит независимо, позволяя создавать криволинейные изломы кривизны.

Все вершины отрисовываются в видовых окнах как крестовые маркеры, а первая вершина - как маркер, заключенный в квадратную рамку.

  • Segment (Сегмент) - прямолинейные или криволинейные участки сплайна, соединяющие его смежные вершины. Криволинейные сегменты образуются совокупностью прямых отрезков, число которых задается счетчиком Steps (Число Шагов) и флажком Adaptive (Адаптивный). В зависимости от Типа Сегмента различают:
  • Line (Линейный) - сегмент отрисовывается как кратчайшее расстояние между двумя вершинами, то есть по прямой.
  • Curve (Кривая) - сегмент отрисовывается как кривая, в зависимости от типов соединяемых вершин и значений кривизны их касательных.
  • Spline (Сплайн) - набор смежных сегментов, образующих непрерывную линию. Сплайны бывают Open (Разомкнутые) и Closed (Замкнутые). В замкнутом сплайне первая и последняя вершина совпадают. В зависимости от Типа Сплайна различают:
  • Line (Линейный) - все сегменты сплайна представляют собой одноименный тип при полном отсутствии кривизны.
  • Curve (Кривая) - все сегменты сплайна имеют некоторую кривизну.
  • Совмещенный, при котором сплайн содержит как первые, так вторые сегменты.

Подобъектный уровень Spline (Сплайн) может содержать одну или несколько кривых.

Каждый из описанных подобъектов имеет набор параметров и инструментов для манипуляций, добавления, удаления, копирования, логических операций и т.п. действий, рассмотрением которых мы займемся в практических заданиях этой главы.

Кривые типа NURBS имеют иную подобъектную структуру, однако рассматривать ее мы не будем.

Все виды сплайнов сосредоточены в одноименной группе из раскрывающегося списка панели Create (Создать) и вызываются кнопкой Shapes I (Формы) (рис. 5.16). Свиток Object Type (Тип Объекта) позволяет выбрать рисование следующих сплайнов:
