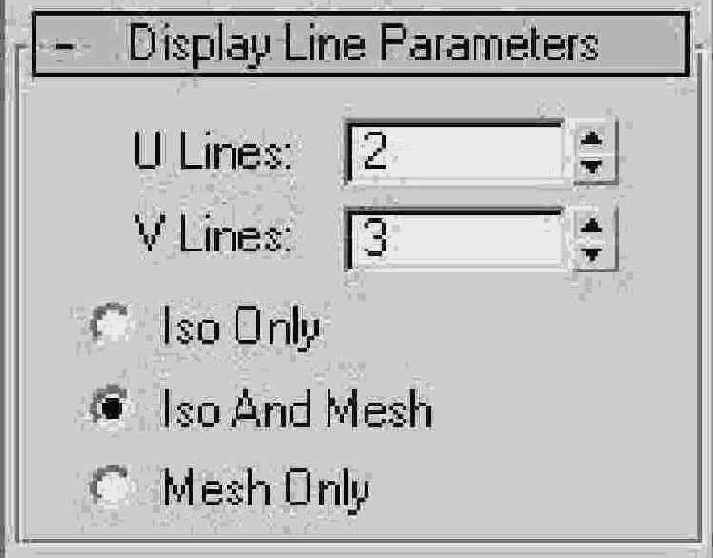

Рис. 10.2. Свиток Display Line Parameters содержит переключатель типа отображения NURBS-поверхностей и счетчики числа изолиний



Рис. 10.2. Свиток Display Line Parameters содержит переключатель типа отображения NURBS-поверхностей и счетчики числа изолиний

Тем не менее max 7.5 все же разбивает NURBS-no-верхности на треугольные грани, чтобы к ним можно было применять те же алгоритмы отображения, что и к полигональным сеткам. Чтобы увидеть эту скрытую от глаз сетчатую геометрию NURBS-поверхности в каркасном режиме, как показано на рис. 10.1, внизу, следует в свитке Display Line Parameters (Параметры отображения линий) установить переключатель в положение Mesh Only (Только сетка). Выбираемая по умолчанию позиция переключателя Iso and Mesh (Сетка и изолинии) обеспечивает отображение изолиний в каркасном режиме просмотра и сетки — в тонированном режиме. Чтобы увидеть топологию сетки в тонированном варианте отображения, нужно дополнительно включить режим Edged Faces (Контуры граней), просто нажав клавишу F4.

Эти особенности отображения NURBS-поверхностей следует учитывать при редактировании их формы, своевременно выбирая нужный режим просмотра.

В данной главе мы познакомимся с тремя разновидностями приемов создания трехмерных тел произвольной формы на основе NURBS-поверхностей:

  • придание нужной формы стандартной поверхности типа NURBS;
  • редактирование формы NURBS-поверхности, полученной за счет преобразования стандартного примитива;
  • моделирование тел произвольной формы с использованием набора инструментов преобразования NURBS-кривых в NURBS-поверхности.
