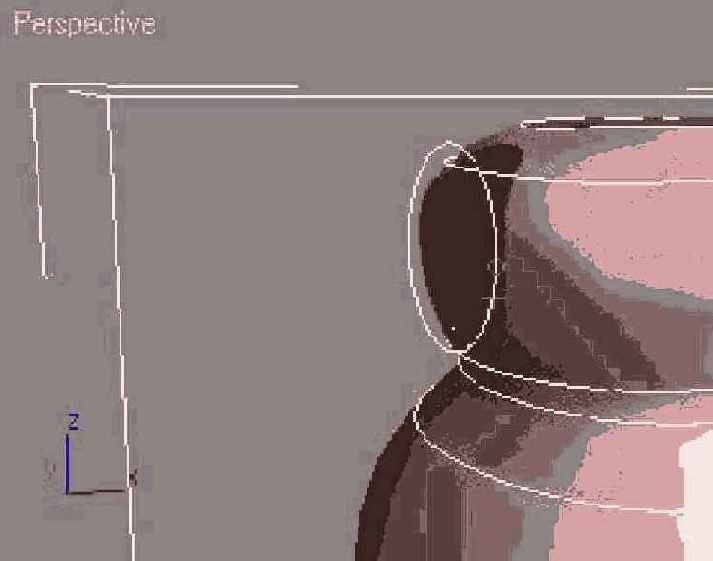

Рис. 10.44. Выполнена обрезка поверхности внутри контура зависимой кривой, спроецированной на поверхность



Рис. 10.44. Выполнена обрезка поверхности внутри контура зависимой кривой, спроецированной на поверхность

15.   Восстановите видимость всех опорных кривых рукава, щелкнув на уровне подобъекта Curve (Кривая) на кнопке Unhide All (Сделать видимыми все). Затем восстановите видимость и поверхностей рукава, щелкнув на аналогичной кнопке, но уже на уровне выделения подобъекта Surface (Поверхность). Чтобы «пришить» рукав к шубе, достаточно всего лишь включить кривую, спроецированную на поверхность шубы, в состав опорных кривых поверхности рукава. Выделите часть поверхности, ближайшую к плечу. Она приобретет красный цвет, а на командной панели появится свиток U Loft Surface (Поверхность U-лофтинга). В верхней части этого свитка имеется список U Curves (U-кривые), в котором перечислены все опорные кривые выделенной поверхности, созданной методом U-лофтинга, в том порядке, в каком они выбирались в процессе создания поверхности. Простое изменение порядка следования кривых в списке приводит к полной перестройке поверхности лофтинга, но мы с этим экспериментировать не будем. Если вы выполняли лофтинг, выделяя кривые в порядке от плеча к концу рукава, то в верхней строке списка будет имя кривой, ближайшей к плечу. Предположим, что эта кривая обозначена в списке как CV Curve 09 (CV-кривая09), хотя у вас это имя может быть и другим. Наша задача — поместить наверх списка кривую, созданную методом проецирования, чтобы она стала первой опорной кривой тела лофтинга. Вставка новой кривой в список опорных производится всегда непосредственно над выделенной кривой. Выделите верхнюю строку списка опорных кривых. В окнах проекций соответствующая кривая окрасится синим цветом. Убедитесь, что это самая ближняя к плечу кривая. Щелкните в нижней части свитка на кнопке Insert (Вставить), затем переместите курсор в окно проекции и щелкните на спроецированной зависимой кривой. Имя кривой, скажем, Vector Projected Curve 01 (Кривая 01-проекция по вектору), появится наверху списка опорных кривых. Имейте в виду, что в вашем случае имя кривой может и отличаться от указанного. Поверхность рукава теперь строится от данной кривой, хотя в окнах проекций этого не видно. Сейчас вам станет понятно, в чем причина.

16.   Между спроецированной кривой и первым сечением рукава имеет место переворот нормалей поверхности, которая как бы выворачивается наизнанку. Такой переворот может возникать в случаях, когда лофтинг выполняется от кривой-проекции к той кривой, которая проецировалась. Чтобы устранить этот недостаток, выделите кривую Vector Projected Curve 01 (Кривая 01-проекция по вектору) в списке U Curves (U-кривые) свитка U Loft Surface (Поверхность U-лоф-тинга) и установите флажок Reverse (Перевернуть), расположенный сразу под списком. Теперь рукав выглядит так, как надо — посмотрите на рис. 10.45.
