Рис. 10.8. Вид угла скатерти после...

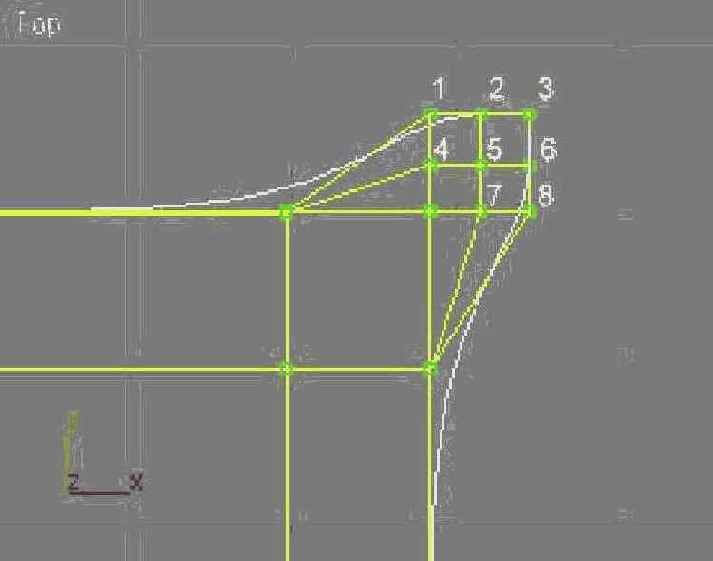

Рис. 10.8. Вид угла скатерти после перемещения управляющих вершин в сторону краев столешницы с целью уменьшения угловой складки



Рис. 10.8. Вид угла скатерти после перемещения управляющих вершин в сторону краев столешницы с целью уменьшения угловой складки

8. Переместите вершину 3 вдоль диагонали поверхности в сторону центра скатерти, почти на место вершины 5, а вершину 5, в свою очередь, переместите вдоль диагонали в противоположном направлении, вдаль от центра стола, как бы поменяв эти вершины местами. Удаление вершины 5 в сторону от центра нужно для того, чтобы угловая складка не имела провала посередине. С этой же целью увеличьте вес вершины 3, управляющей самым уголком скатерти, до 20. Затем на виде сбоку опустите вершину 3 еще немного вниз. Угловая складка скатерти должна иметь вид конуса или клина, расширяющегося книзу. Чтобы добиться этого, снова перейдите в окно вида сверху и переместите вершины 2 и б, располагающиеся па уровне нижнего обреза бокового края скатерти, широко в стороны, а вершины 1 и 8 — к центру поверхности, примерно так, как показано на рис. 10.9. Рассмотрите изображение под разными углами в тонированном режиме, чтобы понять, как описанное перемещение вершин позволяет сформировать угловую складку скатерти.
