Рис. 14.47. Окно диалога Select...

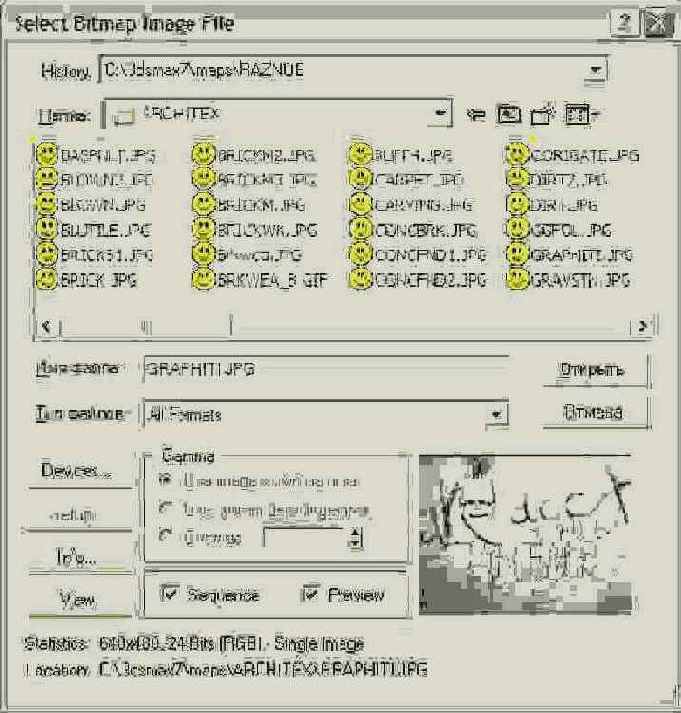

Рис. 14.47. Окно диалога Select Bitmap Image File дает возможность видеть миниатюрные изображения текстур



Рис. 14.47. Окно диалога Select Bitmap Image File дает возможность видеть миниатюрные изображения текстур

Параметры группы Cropping/Placement (Обрезка/Размещение) служат для того, чтобы с предельной точностью разместить на поверхности объекта копию растрового изображения в виде наклейки или обрезать края изображения прямо в программе max 7.5, не обращаясь для этого к внешним редакторам типа Photoshop. Установите переключатель типа операции в положение Crop (Обрезка) или Place (Размещение) и щелкните на кнопке View Image (Показ изображения). Появится окно интерактивного редактора Specify Cropping/Placement (Настройка обрезки/размещения), позволяющее в интерактивном режиме изменить масштаб и положение изображения или выполнить его обрезку. В окне редактора появляется пунктирная рамка, указывающая границы обрезанного фрагмента или его положение в пределах исходного изображения. Перетаскивая угловые и боковые маркеры рамки, можно выполнять подгонку изображения. Вместо перетаскивания маркеров можно настраивать числовые параметры в счетчиках U и V в верхней части окна редактора, указывающих координаты положения фрагмента изображения, и в счетчиках W и Н, определяющих ширину (Width) и высоту (Height) фрагмента. Аналогичные счетчики имеются и в разделе Cropping/Placement (Обрезка/Размещение) свитка. Чтобы применить результаты обрезки или размещения текстуры к материалу, установите флажок Apply (Применить).

С назначением остальных параметров растровых текстур, которые в большинстве практических ситуаций не требуют настройки, попробуйте разобраться самостоятельно с помощью электронной справочной системы max 7.5.
