Урок 1. Создание полки для посуды



Если вы собираетесь стать профессионалом в разработке трехмерной графики, вы должны научиться видеть простое в сложном. Например, если вы собираетесь моделировать сложный объект, внимательно проанализируйте его геометрию. Если она будет иметь правильные очертания, это будет означать, что для создания трехмерной модели можно использовать стандартные объекты-примитивы.

Такой метод моделирования быстр и несложен, а кроме того, позволяет использовать в сценах оптимально низкое количество полигонов.

Последний фактор особенно важен, если разрабатываемая сцена содержит большое количество объектов.

На рис. 2.34 показано, что можно сделать с помощью простейших объектов. Возможно, в это трудно поверить, но в этой сцене использовались только стандартные примитивы 3ds max 7.

Рассмотрим ее создание подробно. Смоделировав подобную сцену, вы научитесь создавать объекты и производить с ними основные операции: выравнивание, перемещение, вращение, клонирование, группировку.



Рис. 2.34. Сцена, созданная при помощи только стандартных примитивов


Создание чашек



На первом этапе создадим чашку. Трехмерная модель чашки будет состоять из одного объекта Tube (Трубка), одного примитива Cylinder (Цилиндр) и трех примитивов Torus (Top).

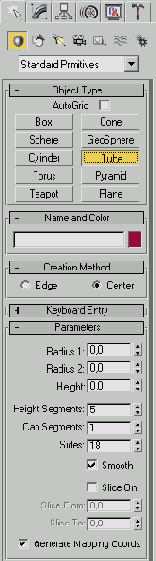

Рис. 2.35. Кнопка Tube (Трубка) на командной панели


Для создания объекта Tube (Трубка) сделайте следующее.

1. Перейдите на вкладку Create (Создание) командной панели.

2. Выберите категорию Geometry (Геометрия).

3. Из раскрывающегося списка выберите группу Standard Primitives (Простые примитивы).

4. Нажмите кнопку с названием примитива Tube (Трубка) (рис. 2.35).

5. Щелкните в любом месте окна проекции и, не отпуская кнопку, изменяйте положение указателя мыши до тех пор, пока объект в окне не «вырастет» до нужного размера.

6. После того как объект достигнет необходимого размера, отпустите кнопку мыши (рис. 2.36).



Рис. 2.36. Объект Tube (Трубка) в окнах проекций


Теперь необходимо задать параметры объекта. Для этого перейдите на вкладку Modify (Изменение) командной панели. Установите следующие параметры: Radius 1 (Радиус 1) - 100, Radius 2 (Радиус 2) - 95, Height (Высота) - 230, Height Segments (Количество сегментов по высоте) — 8, Cap Segments (Количество сегментов в основании) — 5, Sides (Количество сторон) — 30. Чтобы объект принял сглаженную форму, установите флажок Smooth (Сглаживание) (рис. 2.37). Теперь аналогичным образом создайте в окне проекции объект Torus (Top). Затем перейдите на вкладку Modify (Изменение) командной панели и установите для объекта следующие параметры: Radius 1 (Радиус 1) — 95, Radius 2 (Радиус 2) — 6, Rotation (Вращение) — 0, Twist (Скручивание) — 0, Segments (Количество сегментов) — 65, Sides (Количество сторон) — 21. Чтобы объект принял сглаженную форму, установите переключатель Smooth (Сглаживание) в положение All (Все). Результат показан на рис. 2.38.

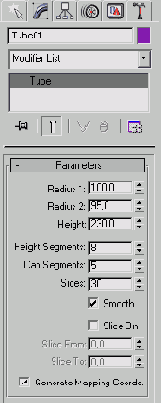

Рис. 2.37. Параметры объекта Tube (Трубка)

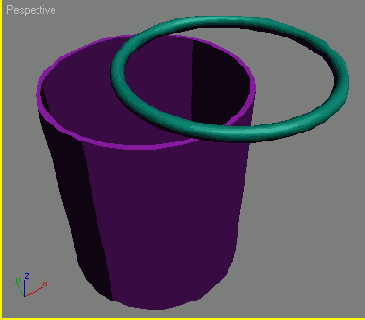

Рис. 2.38. Объекты Tube (Трубка) и Torus (Top) в окне проекции


Выровняйте созданные объекты относительно друг друга таким образом, чтобы Torus (Top) был расположен на торце объекта Tube (Трубка). Для выравнивания сделайте следующее.

1. Выделите объект Torus (Top), щелкнув на нем мышью.

2. Выполните команду Tools > Align (Инструменты > Выравнивание) или воспользуйтесь сочетанием клавиш Alt+A. При этом курсор изменит форму.

3. Щелкните на объекте Tube (Трубка).

4. На экране появится окно Align Selection (Выравнивание выделенных объектов), в котором необходимо указать, по какому принципу будет происходить выравнивание.

5. Установите флажок Z Position (Z-позиция).

6. Установите переключатель Current Object (Объект, который выравнивается) в положение Center (По центру).

7. Установите переключатель Target Object (Объект, относительно которого выравнивается) в положение Maximum (По максимальным координатам выбранных осей) (рис. 2.39).

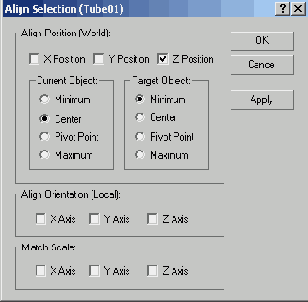

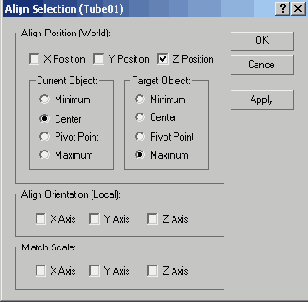

Рис. 2.39. Настройки выравнивания объектов по оси Z


8. Нажмите кнопку Apply (Применить). Объект Torus (Top) изменит свое положение относительно объекта Tube (Трубка) по оси Z таким образом, что центр объекта Torus (Top) совпадет с верхним краем объекта Tube (Трубка) (рис. 2.40).

9. Теперь необходимо выровнять объекты по осям X и Y.

10. Установите флажки Y Position (Y-иозиция) и X Position (Х-позиция).

11. Установите переключатель Current Object (Объект, который выравнивается) в положение Center (По центру).

12. Установите переключатель Target Object (Объект, относительно которого выравнивается) в положение Center (По центру) (рис. 2.41).

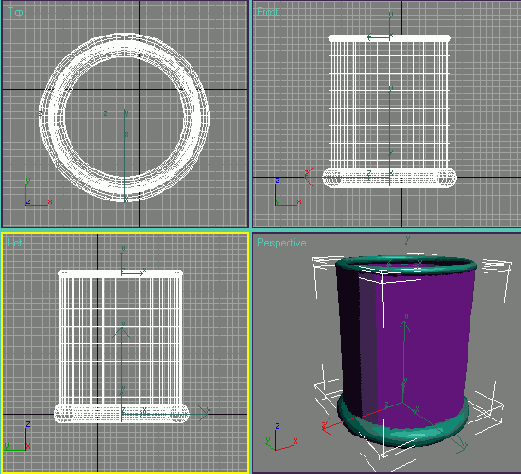

Рис. 2.40. Объекты выровнены по оси Z



Рис. 2.41. Настройки выравнивания объектов по осям X и Y


13. Нажмите кнопку Apply (Применить) или ОК (рис. 2.42).



Рис. 2.42. Объекты выровнены по трем осям


ВНИМАНИЕ

Объекты изменят свое положение в сцене сразу же после того, как вы зададите необходимые настройки в окне Align Selection (Выравнивание выделенных объектов). Однако помните, что если выйти из этого окна, не нажав кнопку ОК или Apply (Применить), объекты вернутся в исходное положение.



В результате выравнивания объектов мы получили чашку с закругленным верхним краем. Сделаем для нее основание. Для этого можно использовать созданный объект Torus (Top). Выделите объект, щелкнув на нем мышью, и выполните команду Edit > Clone (Правка > Клонировать).

В появившемся окне Clone Options (Параметры клонирования) (рис. 2.43) выберите вариант клонирования Сору (Независимая копия объекта). При этом будет создан еще один объект Torus (Top), который вы не увидите, так как он будет иметь аналогичные исходному объекту размеры и будет занимать такое же положение.

Выровняем полученную копию (объект Torus02) относительно объекта Tube (Трубка). Для этого вызовите уже известное вам окно Align Selection (Выравнивание выделенных объектов). Поскольку положение созданного объекта совпадает с первым тором, выравнивать его нужно только вдоль оси Z.



Рис. 2.43. Диалоговое окно Clone Options (Параметры клонирования)

Установите в окне Align (Выравнивание) следующие параметры:

  •  флажок Z Position (Z-позиция);
  •  переключатель Current Object (Объект, который выравнивается) в положение Center (По центру);
  •  переключатель Target Object (Объект, относительно которого выравнивается) в положение Minimum (По минимальным координатам выбранных осей) (рис. 2.44).


Нажмите кнопку Apply (Применить) или ОК.

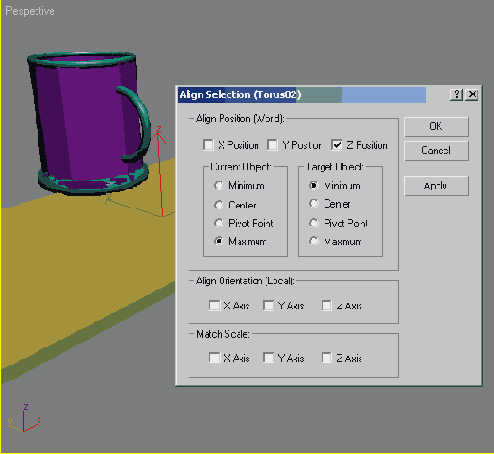

Рис. 2.44. Настройки выравнивания объектов по оси Z


Чтобы придать чашке устойчивость, необходимо сделать ее основу более толстой. Убедитесь, что выделен объект Torus02, перейдите на вкладку Modify (Изменение) и измените значение параметра Radius 2 (Радиус 2) на 16. Вы получите изображение, показанное на рис. 2.45.

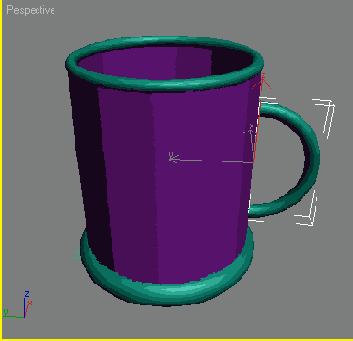

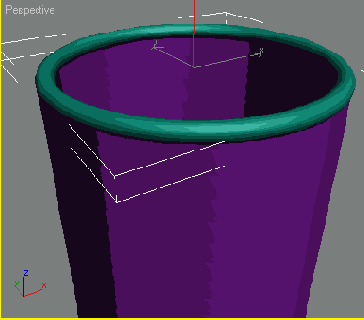

Рис. 2.45. Чашка почти готова


Теперь чашке необходимо сделать ручку. Ее также можно создать при помощи примитива Torus (Top). Выделите первый тор, щелкнув на нем мышью, и выполните команду Edit > Clone (Правка > Клонировать).

В появившемся окне Clone Options (Параметры клонирования) выберите вариант клонирования Сору (Независимая копия объекта). При этом будет создан третий объект Torus (Top), который вы не увидите, так как он будет иметь аналогичные исходному объекту размеры и будет занимать такое же положение.

Выровняем полученную копию (объект Torus03) относительно объекта Tube (Трубка). Для этого вызовите окно Align Selection (Выравнивание выделенных объектов). Сначала выровняем его по оси Z. Установите в окне Align Selection (Выравнивание выделенных объектов) следующие параметры:

  •  флажок Z Position (Z-позиция);
  •  переключатель Current Object (Объект, который выравнивается) в положение Center (По центру);
  •  переключатель Target Object (Объект, относительно которого выравнивается) в положение Center (По центру).


Нажмите кнопку Apply (Применить). При этом третий тор будет размещен в середине чашки.

Щелкните на объекте Torus03 правой кнопкой мыши и выберите в контекстном меню команду Rotate (Вращение) (рис. 2.46). При этом на месте координатных осей локальной системы координат появится схематическое отображение возможных направлений поворота объекта.

Если подвести указатель к каждому из направлений, то схематическая линия подсветится желтым цветом. Это означает, что поворот будет произведен в данном направлении. Поверните объект по оси Y на 90° (рис. 2.47).

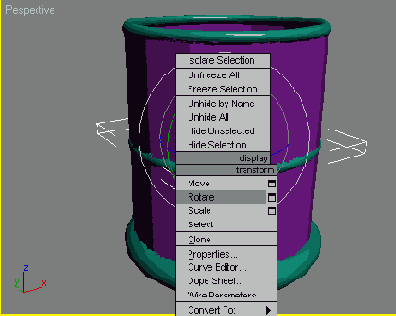

Рис. 2.46. Выбор в контекстном меню команды Rotate (Вращение)


Теперь выровняем объект Torus03 по оси Y относительно объекта Tube (Труба). Для этого в окне Align Selection (Выравнивание выделенных объектов) установите следующие параметры:

  •  флажок Y Position (Y-позиция);
  •  переключатель Current Object (Объект, который выравнивается) в положение Maximum (По максимальным координатам выбранных осей);
  •  переключатель Target Object (Объект, относительно которого выравнивается) в положение Center (По центру) (рис. 2.48);


Нажмите кнопку Apply (Применить) (рис. 2.49).

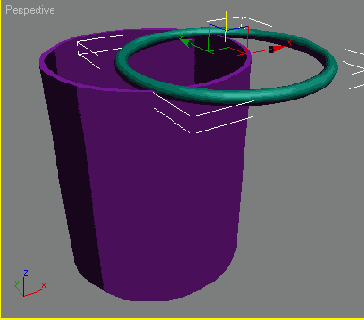

Рис. 2.47. Вращение объекта

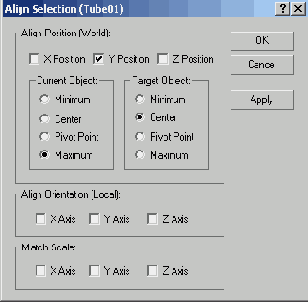

Рис. 2.48. Настройки выравнивания объектов по оси Y


Теперь нужно удалить часть тора, которая оказалась внутри чашки. Для этого убедитесь, что объект выделен,перейдите на вкладку Modify (Изменение) командной панели и в настройках объекта установите флажок Slice On (Удалить). В результате этого тор станет разомкнутым и появится возможность ограничить его размеры.



Рис. 2.49. Вид объектов после выравнивания



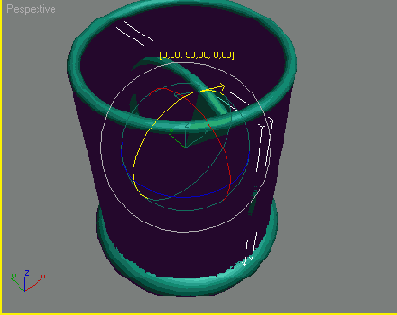

Рис. 2.50. Чашка теперь имеет ручку


Установите значение параметра Slice From (Удалить от) равным -89, а параметра Slice То (Удалить до) — 89. Уменьшите значение параметра Radius 1 (Радиус 1) до 65, а значение Radius 2 (Радиус 2) увеличьте до 8 (рис. 2.50).

Наконец, перейдем к последнему этапу — созданию дна чашки. Для этого создайте в окне проекции стандартный примитив Cylinder (Цилиндр) так, как это описано выше. Перейдите на вкладку Modify (Изменение) и установите для него следующие параметры: Radius (Радиус) - 100, Height (Высота) - 10, Height Segments (Количество сегментов по высоте) — 5, Cap Segments (Количество сегментов в основании) — 1, Sides (Количество сторон) — 30. Чтобы объект принял сглаженную форму, установите флажок Smooth (Сглаживание) (рис. 2.51).



Рис. 2.51. Настройки объекта Cylinder (Цилиндр)


Выровняйте созданный объект относительно основания чашки, которым служит объект Tube (Трубка). Для этого выделите объект Cylinder (Цилиндр) и вызовите окно Align Selection (Выравнивание выделенных объектов), выполнив команду Tools > Align (Инструменты > Выравнивание). Щелкните на объекте Tube (Трубка), чтобы указать, относительно какого объекта будет происходить выравнивание. В диалоговом окне Align Selection (Выравнивание выделенных объектов) выполните следующее.

1. Установите флажки X Position (Х-позицпя) и Y Position (Y-позиция).

2. Установите переключатель Current Object (Объект, который выравнивается) в положение Center (По центру).

3. Установите переключатель Target Object (Объект, относительно которого выравнивается) в положение Center (По центру) (см. рис. 2.41).

4. Нажмите кнопку Apply (Применить). Объект Cylinder (Цилиндр) изменит свое положение относительно объекта Tube (Трубка) по осям Y и X таким образом, что центр объекта Torus (Top) совпадет с центром объекта Tube (Трубка).

5. Установите флажок Z Position (Z-позиция).

6. Установите переключатель Current Object (Объект, который выравнивается) в положение Minimum (По минимальным координатам выбранных осей).

7. Установите переключатель Target Object (Объект, относительно которого выравнивается) в положение Minimum (По минимальным координатам выбранных осей).

8. Нажмите кнопку Apply (Применить) или ОК. Чашка готова (рис. 2.52).



Рис. 2.52. Готовая модель чашки


Чашка состоит из пяти объектов, поэтому, чтобы в дальнейшем легче было работать с чашкой как целым объектом, необходимо сгруппировать составные объекты.

Для этого сделайте следующее.

1. Воспользуйтесь сочетанием клавиш Ctrl+A, чтобы выделить все объекты в сцене.

2. Выполните команду Group > Group (Группировать > Группировка) (рис. 2.53).



Рис. 2.53. Выполнение команды Group > Group (Группировать > Группировка)


3. В диалоговом окне Group (Группировка) укажите название группы в поле Group name (Название группы), например Чашка (рис. 2.54).



Рис. 2.54. Диалоговое окно Group(Группировка)

4. Нажмите ОК.

Создание полки



Для моделирования полки для посуды подойдет стандартный примитив Box (Параллелепипед). Для его создания выполните следующее.

1. Перейдите на вкладку Create (Создание) командной панели.

2. Выберите категорию Geometry (Геометрия),

3. Из раскрывающегося списка выберите группу Standard Primitives (Простые примитивы).

4. Нажмите кнопку Box (Параллелепипед).

5. Щелкните в любом месте окна проекции и, не отпуская кнопку, изменяйте положение указателя мыши до тех пор, пока объект в окне не «вырастет» до нужного размера.

6. После того как объект достигнет необходимого размера, отпустите кнопку мыши.

Теперь необходимо задать параметры объекта. Для этого перейдите на вкладку Modify (Изменение) командной панели. Установите для объекта следующие параметры: Length (Длина) - 445, Width (Ширина) - 1870, Height (Высота) - 18 (рис. 2.55).



Рис. 2.55. Настройки объекта Box (Параллелепипед)


Выделите созданный примитив и выровняйте его относительно чашки.

Для этого в окне Align Selection (Выравнивание выделенных объектов) установите следующие параметры:

  •  флажок Z Position (Z-позиция);
  •  переключатель Current Object (Объект, который выравнивается) в положение Maximum (По максимальным координатам выбранных осей);
  •  переключатель Target Object (Объект, относительно которого выравнивается) в положение Minimum (По минимальным координатам выбранных осей).


Нажмите кнопку Apply (Применить) (рис. 2.56).

ВНИМАНИЕ

При выравнивании обычного объекта относительно сгруппированного необходимо щелкать на том элементе группы, относительно которого нужно выровнять. В нашем случае — это основание чашки (объект Torus02).



Выделите объект Box (Параллелепипед) и щелкните на нем правой кнопкой мыши. Выберите в контекстном меню команду Move (Перемещение) и подведите указатель к одной из осей — X или Y. Перемещая объект вдоль выбранной оси, добейтесь, чтобы чашка была расположена так, как показано на рис. 2.57.

Теперь создадим копию объекта Box (Параллелепипед). Выделите объект, щелкнув на нем мышью, и выполните команду Edit > Clone (Правка > Клонировать).



Рис. 2.56. Выравнивание объектов по оси Z

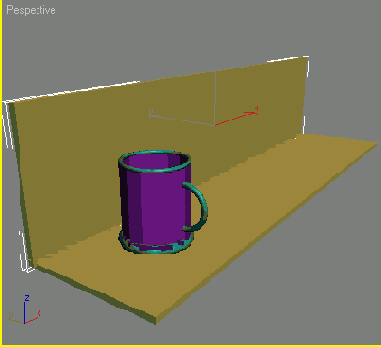

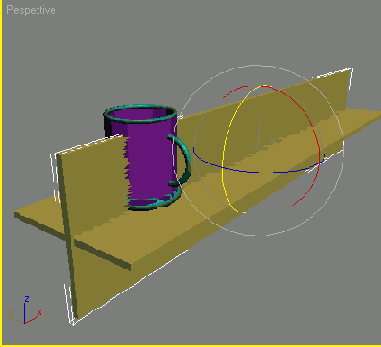

Рис. 2.57. Расположение объектов в сцене


В появившемся окне Clone Options (Параметры клонирования) выберите вариант клонирования Сору (Независимая копия объекта).

Щелкните на созданном объекте правой кнопкой мыши и выберите в контекстном меню команду Rotate (Вращение). При этом на месте координатных осей локальной системы координат появится схематическое отображение возможных направлений поворота объекта. Если подвести указатель к каждому из направлений, то схематическая линия подсветится желтым цветом. Это означает, что поворот будет произведен в данном направлении. Поверните объект по оси X на 90° (рис. 2.58).



Рис. 2.58. Выполнение операции Rotate (Вращение)


Выровняем объект Вох02 относительно первого параллелепипеда. Убедитесь, что созданный объект выделен, и выполните в окне Align Selection (Выравнивание выделенных объектов) следующие действия.

1. Установите флажок Z Position (Z-позиция).

2. Установите переключатель Current Object (Объект, который выравнивается) в положение Minimum (По минимальным координатам выбранных осей).

3. Установите переключатель Target Object (Объект, относительно которого выравнивается) в положение Minimum (По минимальным координатам выбранных осей).

4. Нажмите кнопку Apply (Применить).

5. Установите флажки X Position (Х-позиция) и Y Position (Y-позиция).

6. Установите переключатель Current Object (Объект, который выравнивается) в положение Maximum (По максимальным координатам выбранных осей).

7. Установите переключатель Target Object (Объект, относительно которого выравнивается) в положение Maximum (По максимальным координатам выбранных осей).

8. Нажмите кнопку Apply (Применить) или ОК. На этом создание полки можно считать завершенным (рис. 2.59).

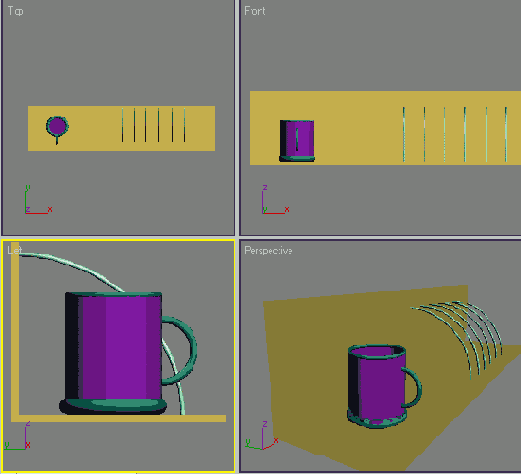

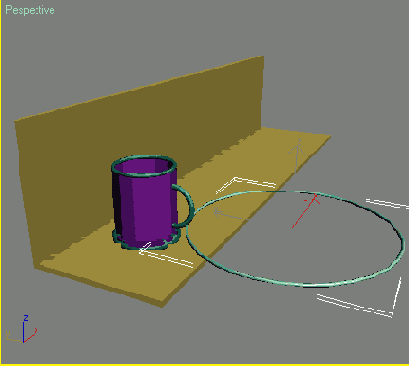

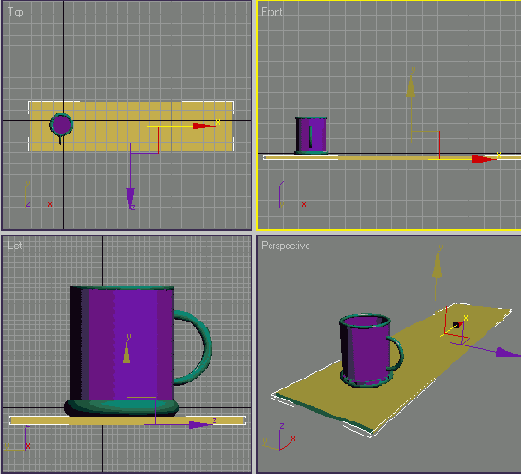

Рис. 2.59. Полка для посуды с чашкой


Создание подставки для тарелок



Следующий этап — создание подставки для тарелок. Для этого будем использовать уже знакомый вам объект Torus (Top). Создайте его в окне проекции, перейдите на вкладку Modify (Изменение) командной панели.

Установите для объекта следующие параметры: Radius 1 (Радиус 1) — 348, Radius 2 (Радиус 2) — 5, Rotation (Вращение) — 0, Twist (Скручивание) — 0, Segments (Количество сегментов) — 32, Sides (Количество сторон) — 9. Чтобы объект принял сглаженную форму, установите флажок Smooth (Сглаживание). Как вы видите, созданный объект расположен не так, как надо (рис. 2.60).



Рис. 2.60. Новый объект Torus (Top) в сцене


Щелкните на созданном объекте правой кнопкой мыши и выберите в контекстном меню команду Rotate (Вращение). Поверните объект вдоль оси X или Y (это зависит от того, как у вас расположена полка в окне проекций) таким образом, чтобы он располагался перпендикулярно объектам Вох01 и Вох02. Выровняйте положение тора относительно объекта Вох02. Для этого в диалоговом окне Align Selection (Выравнивание выделенных объектов) выполните следующее.

1. Установите флажки X Position (Х-позиция) и Y Position (Y-позиция).

2. Установите переключатель Current Object (Объект, который выравнивается) в положение Center (По центру).

3. Установите переключатель Target Object (Объект, относительно которого выравнивается) в положение Center (По центру).

4. Нажмите кнопку Apply (Применить).

5. Установите флажок Z Position (Z-позиция).

6. Установите переключатель Current Object (Объект, который выравнивается) в положение Center (По центру).

7. Установите переключатель Target Object (Объект, относительно которого выравнивается) в положение Minimum (По минимальным координатам выбранных осей).

8. Нажмите кнопку Apply (Применить) или ОК. В результате объекты будут располагаться так, как показано на рис. 2.61.



Рис. 2.61. Расположение объектов в сцене после выравнивания


Теперь нужно удалить часть тора, которая оказалась за полкой. Мы уже выполняли подобную операцию, когда создавали ручку чашки. Убедитесь, что объект выделен, перейдите на вкладку Modify (Изменение) командной панели, и в настройках объекта установите флажок Slice On (Удалить). После этого появится возможность разомкнуть тор и удалить ненужную его часть. Установите значение параметра Slice From (Удалить от) равным -180, а параметра Slice To (Удалить до) — 90 (рис. 2.62).

Теперь создадим копию нашего тора. Выделите объект, щелкнув на нем мышью, и выполните команду Edit > Clone (Правка > Клонировать). В появившемся окне Clone Options (Параметры клонирования) выберите вариант клонирования Сору (Независимая копия объекта).

Щелкните на созданном объекте правой кнопкой мыши. Выберите в контекстном меню команду Move (Перемещение) и передвиньте объект вдоль полки.

Нажав и удерживая клавишу Ctrl, щелкните на обоих объектах (исходному и полученному) — объекты выделятся. Еще раз выполните команду Edit > Clone (Правка > Клонировать). В появившемся окне Clone Options (Параметры клонирования) выберите вариант клонирования Сору (Независимая копия объекта). Переместите полученные объекты вдоль полки. Повторите клонирование еще раз и создайте третью пару объектов. Переместите их вдоль полки. Подставка для тарелок готова (рис, 2.63).*



Рис. 2.62. Сцена после удаления ненужной части тора



Рис. 2.63. Сцена после создания подставки для тарелок


Создание тарелок



На этом этапе создадим тарелки, которые поместим в подставку. Для создания тарелки используйте примитив Cone (Конус).

Перейдите на вкладку Modify (Изменение) командной панели и установите для него следующие параметры: Radius 1 (Радиус 1) — 206, Radius 2 (Радиус 2) — 159, Height (Высота) — 57, Height Segments (Количество сегментов по высоте) — 5, Сар Segments (Количество сегментов в основании) — 1, Sides (Количество сторон) — 80. Чтобы объект принял сглаженную форму, установите флажок Smooth (Сглаживание).

Выровняем полученный объект относительно полки для посуды. Сначала необходимо выровнять его относительно объекта Box01 Для этого в окне Align Selection (Выравнивание выделенных объектов) установите следующие параметры:

  •  флажок Z Position (Z-позиция);
  •  переключатель Current Object (Объект, который выравнивается) в положение Minimum (По минимальным координатам выбранных осей);
  •  переключатель Target Object (Объект, относительно которого выравнивается) в положение Maximum (По максимальным координатам выбранных осей).


Нажмите кнопку ОК.

Чтобы выровнять тарелку относительно объекта Вох02, установите в окне Align Selection (Выравнивание выделенных объектов) следующие параметры:

  •  флажок Y Position (Y-позиция);
  •  переключатель Current Object (Объект, который выравнивается) в положение Maximum (По максимальным координатам выбранных осей);
  •  переключатель Target Object (Объект, относительно которого выравнивается) в положение Minimum (По минимальным координатам выбранных осей).


Нажмите кнопку ОК.

Осталось выровнять тарелку относительно подставки, а именно слева относительно второго объекта Torus (Top). Для этого в окне Align Selection (Выравнивание выделенных объектов) установите следующие параметры:

  •  флажок X Position (Х-позиция);
  •  переключатель Current Object (Объект, который выравнивается) в положение Maximum (По максимальным координатам выбранных осей);
  •  переключатель Target Object (Объект, относительно которого выравнивается) в положение Minimum (По минимальным координатам выбранных осей).


Нажмите кнопку ОК.

Теперь тарелка займет правильное положение в подставке (рис. 2.64).

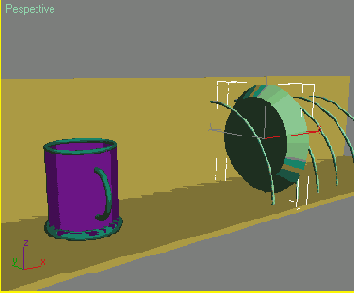

Рис. 2.64. Сцена после вставки тарелки в подставку


Создайте еще одну тарелку. Для этого выделите объект, щелкнув на нем мышью, и выполните команду Edit > Clone (Правка > Клонировать).

В появившемся окне Clone Options (Параметры клонирования) выберите вариант клонирования Сору (Независимая копия объекта).

ПРИМЕЧАНИЕ

Конечно, созданные таким образом тарелки будут похожи на настоящие, только если смотреть на них под определенным углом. В этом заключается одна из хитростей трехмерной графики. Моделировать объект следует только той стороной, которая будет видна зрителю. В нашем примере тарелки выгнуты с одной стороны (с той, которая обращена к зрителю), но не вогнуты с другой.



Выровняйте созданный объект относительно подставки, а именно слева относительно четвертого объекта Torus (Top). Для этого в окне Align Selection (Выравнивание выделенных объектов) установите следующие параметры:

  •  флажок X Position (Х-позиция);
  •  переключатель Current Object (Объект, который выравнивается) в положение Maximum (По максимальным координатам выбранных осей);
  •  переключатель Target Object (Объект, относительно которого выравнивается) в положение Minimum (По минимальным координатам выбранных осей).


Нажмите кнопку ОК.

Получились две тарелки в подставке (рис. 2.65).

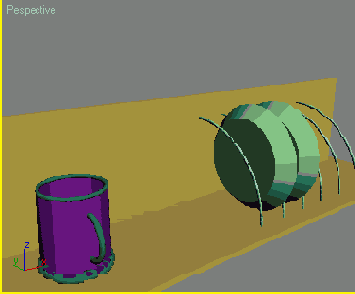

Рис. 2.65. Сцена с двумя тарелками в подставке

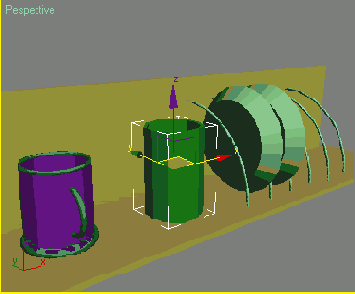

Создание граненого стакана



Для создания стакана подойдет примитив Tube (Трубка). Создав объект, перейдите на вкладку Modify (Изменение) командной панели и установите для него следующие параметры: Radius 1 (Радиус 1) - 100, Radius 2 (Радиус 2) - 90, Height (Высота) — 280, Height Segments (Количество сегментов по высоте) — 5, Cap Segments (Количество сегментов в основании) — 2, Sides (Количество сторон) —11. Чтобы на объекте обозначились грани, снимите флажок Smooth (Сглаживание). Теперь создадим дно стакана. Для этого клонируйте имеющийся объект Tube (Трубка), выполнив команду Edit > Clone (Правка > Клонировать). В появившемся окне Clone Options (Параметры клонирования) выберите вариант клонирования Сору (Независимая копия объекта). Как вы уже знаете, клонированный объект будет обладать теми же параметрами, что и исходный.

Перейдите на вкладку Modify (Изменение) командной панели и измените некоторые параметры нового объекта: Radius 2 (Радиус 2) — 0 (благодаря этому дно будет сплошное), Height (Высота)--22, Height Segments (Количество сегментов по высоте) — 2 (рис. 2.66).



Рис. 2.66. Настройки объекта, используется в качестве дна стакана


Сгруппируем два созданных объекта, чтобы в дальнейшем можно было легко работать с ними. Для этого сделайте следующее.

1. Выделите оба объекта. Для этого нажмите клавишу Ctrl и, удерживая ее, щелкните на объектах.

2. Выполните команду Group > Group (Группировать > Группировка).

3. В диалоговом окне Group (Группировка) укажите название группы в поле Group name (Название группы), например Стакан (рис. 2.67).

Выровняем полученную группу объектов относительно полки для посуды, а точнее относительно объекта Box01. Для этого в окне Align Selection (Выравнивание выделенных объектов) установите следующие параметры:

  •  флажок Z Position (Z-позиция);
  •  переключатель Current Object (Объект, который выравнивается) в положение Minimum (По минимальным координатам выбранных осей);
  •  переключатель Target Object (Объект, относительно которого выравнивается) в положение Maximum (По максимальным координатам выбранных осей).


Нажмите кнопку ОК.



Рис. 2.67. Создание группы объектов Стакан



Рис. 2.68. Расположение стакана на полке для посуды


Выделите группу объектов Стакан и щелкните на ней правой кнопкой мыши. Выберите в контекстном меню команду Move (Переместить) и подведите указатель к одной из осей — X или Y. Перемещая объект вдоль выбранной оси, добейтесь, чтобы стакан был расположен так, как показано на рис. 2.68.

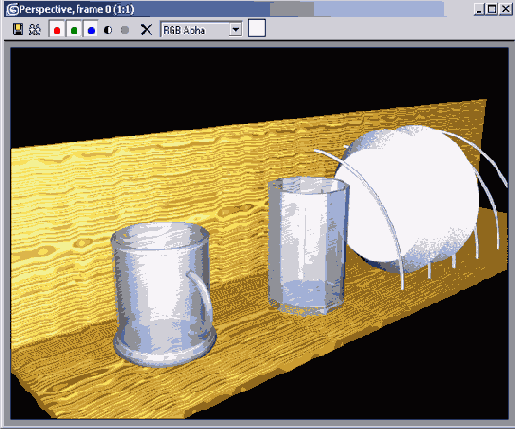

Пролистайте книгу назад и посмотрите на рис. 2.34. Как видите, вам удалось создать сцену при помощи только стандартных примитивов и основных операций с объектами. Правда, эта сцена в окнах проекций выглядит совсем не реалистично. Даже если вы нажмете клавишу F9 и визуализируете сцену, она станет не намного красивее. В чем же причина? Создание моделей — это лишь первый этап работы над трехмерной сценой. Чтобы визуализированное изображение приобрело более реалистичный вид и стало похожим на фотографию, над сценой нужно еще немало поработать — создать источники света, материалы, задать параметры визуализации. Обо всем этом читайте в следующих главах книги.

Подведем итоги — в этом уроке вы научились:

  •  создавать стандартные примитивы;
  •  устанавливать настройки объектов;
  •  выделять объекты;
  •  выравнивать объекты относительно друг друга по осям X, Y и Z;
  •  клонировать объекты;
  •  группировать объекты;
  •  выполнять операцию Rotate (Вращение);
  •  выполнять операцию Move (Перемещение).

Назад Начало
