Моделирование при помощи редактируемых поверхностей



Еще один используемый в трехмерной графике способ моделирования — работа с редактируемыми поверхностями. Программа 3ds max 7 позволяет работать со следующими типами редактируемых поверхностей:

  •  Editable Mesh (Редактируемая поверхность);
  •  Editable Poly (Редактируемая полигональная поверхность);
  •  Editable Patch (Редактируемая патч-поверхность);
  •  NURBS Surface (NURBS-поверхность).


Практически любой объект 3ds max 7 можно преобразовать в один из этих типов поверхностей. Для этого правой кнопкой мыши вызовите контекстное меню, щелкните на пункте Convert To (Преобразовать) и в появившемся контекстном меню выберите один из типов (рис. 3.46). Все эти методы построения поверхностей схожи между собой, различаются они настройками моделирования на уровне подобъектов. Переключаясь в различные режимы редактирования подобъектов, можно перемещать, масштабировать, удалять и объединять их.

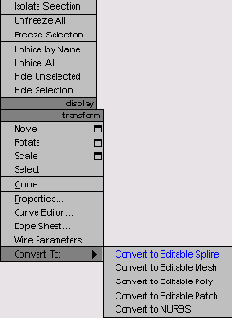

Рис. 3.46. Выбор типа поверхности в контекстном меню


В объектах типа Editable Poly (Редактируемая полигональная поверхность) модель состоит из многоугольников.

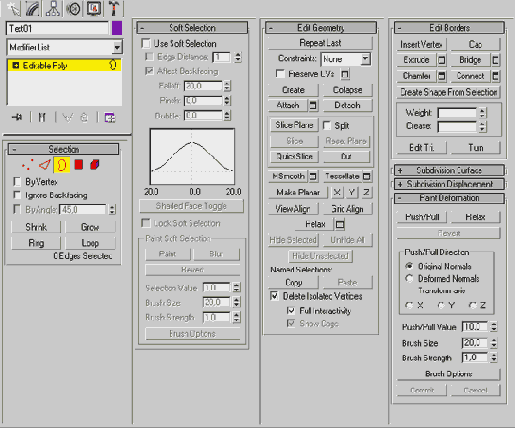

Рис. 3.47. Настройки поверхности Editable Poly (Редактируемая полигональная поверхность) в режиме редактирования Border (Граница)


Для работы с такими объектами можно использовать режимы редактирования Vertex (Вершина), Edge (Ребро), Border (Граница), Polygon (Полигон) и Element (Элемент) (рис. 3.47). В объектах типа Editable Mesh (Редактируемая поверхность) модель состоит из треугольных граней. Для работы с Editable Mesh (Редактируемая поверхность) можно использовать режимы редактирования Vertex (Вершина), Edge (Ребро), Face (Грань), Polygon (Полигон) и Element (Элемент) (рис. 3.48).

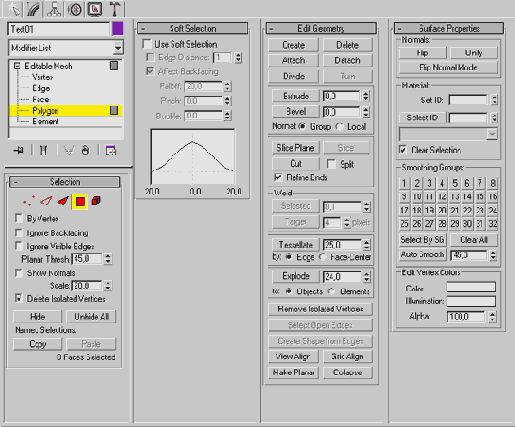

Рис. 3.48. Настройки поверхности Editable Mesh (Редактируемая поверхность) в режиме редактирования Polygon (Полигон)


В объектах типа Editable Patch (Редактируемая патч-поверхность) модель состоит из лоскутов треугольной или четырехугольной формы, которые создаются сплайнами Безье. Особенность этого типа редактируемой поверхности - гибкость управления формой создаваемого объекта. Для работы с Editable Patch (Редактируемая патч-поверхность) можно использовать режимы редактирования Vertex (Вершина), Edge (Ребро), Patch (Патч), Element (Элемент) и Handle (Вектор) (рис 3.49). NURBS Surface (NURBS-поверхность) - это поверхность, построенная нa NURBS-кривых.

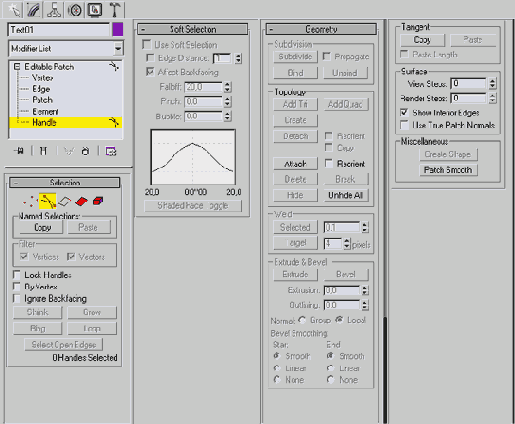

Рис.3.49. Настройки поверхности Editable Patch (Редактируемая патч-поверхность) в режиме редактирования Handle(Вектор)


Этот метод построения поверхностей основан на неоднородных рациональных В-сплайнах (Non Uniform Rational B-Splines). Чаще всего данный способ используется для моделирования органических объектов, анимации лица персонажей.

Этот метод является самым сложным в освоении, но вместе с тем самым гибким. На рис. 3.50 показаны настройки NURBS Surface (NURBS-поверхность).

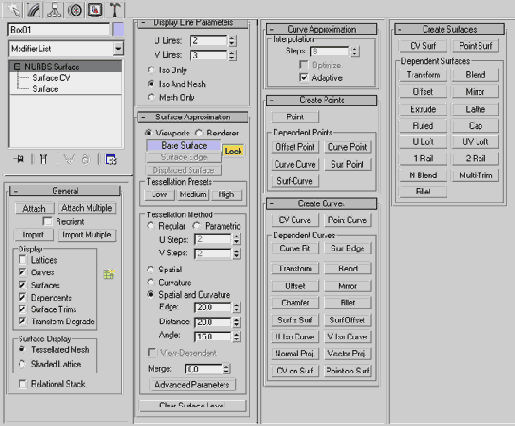

Рис. 3.50. Настройки NURBS Surface (NURBS-поверхность)


ПРИМЕЧАНИЕ

Моделирование с использованием редактируемых поверхностей рассмотрено в разд. «Урок 4. Моделирование напольного вентилятора».
