Булевы операции

Создавая объект в сцене, необходимо учитывать особенности его геометрии. Несмотря на то что один и тот же трехмерный объект всегда можно смоделировать несколькими способами, как правило, существует один, который является наиболее быстрым и удобным.

Опытный аниматор с первого взгляда на эскиз будущей модели определяет способ моделирования объекта, однако начинающему пользователю это не всегда под силу.

Одним из наиболее удобных и быстрых способов моделирования является создание трехмерных объектов при помощи булевых операций.

Например, если два объекта пересекаются, на их основе можно создать третий объект, который будет представлять собой результат сложения, вычитания или пересечения исходных объектов.

Модели, создаваемые в трехмерной графике, можно условно разделить на две группы — органические и неорганические. К первой категории относятся объекты живой природы, такие как растения, животные, люди, ко второй — элементы архитектуры, а также предметы, созданные человеком (автомобили, техника и др.).

Разница подходов к моделированию объектов первой и второй группы столь велика, что в зависимости от конкретных задач для реализации проекта могут использоваться различные пакеты для работы с трехмерной графикой.

Поскольку в 3ds max основной акцент делается на моделирование неорганических объектов, то есть архитектурную визуализацию и разработку компьютерных игр, то булевы операции — это незаменимый инструмент для каждого пользователя 3ds max.

С другой стороны, они совсем не подходят для создания большинства органических объектов. Например, смоделировать лицо человека при помощи булевых операций практически невозможно.

Рассмотрим булевы операции. На рис. 3.51 представлено исходное изображение. В 3ds max 7 доступны четыре типа булевых операций.

•  Union (Сложение). Результатом булевого сложения двух объектов будет служить поверхность, образованная поверхностями объектов, участвующих в данной операции (рис. 3.52).
•  Intersection (Пересечение). Результатом булевого пересечения двух объектов будет поверхность, состоящая из общих участков этих объектов (рис. 3.53).
•  Subtraction (Исключение). Результатом булевого исключения двух объектов будет поверхность, состоящая из поверхностей первого и второго объектов, но не включающая в себя общие участки этих объектов (рис. 3.54).

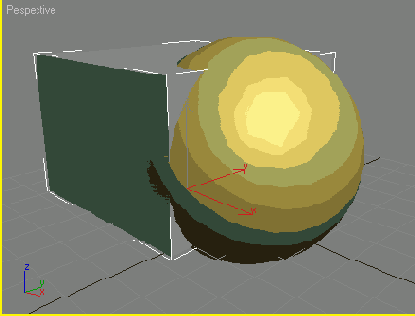

Рис. 3.51. Расположение объектов перед выполнением булевых операций

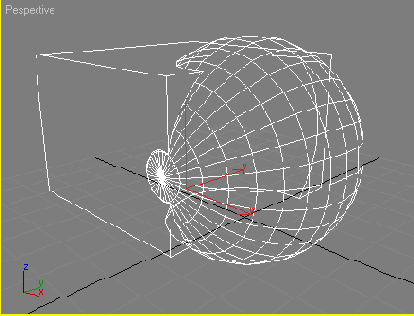

Рис. 3.52. Объекты после выполнения булевой операции Union (Сложение)

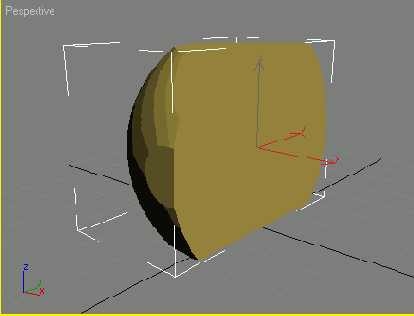

Рис. 3.53. Объекты после выполнения булевой операции Intersection (Пересечение)

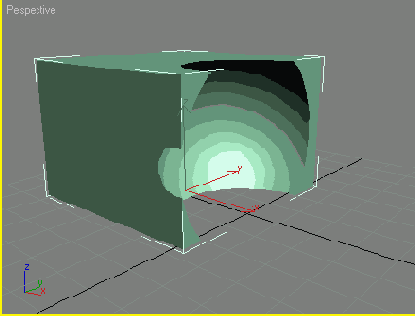

Рис. 3.54. Объекты после выполнения булевой операции Subtraction (Исключение)

•  Cut (Вычитание). Результатом булевого вычитания двух объектов будет служить поверхность, образованная исключением из поверхности одного объекта участков, занятых вторым объектом (рис. 3.55).

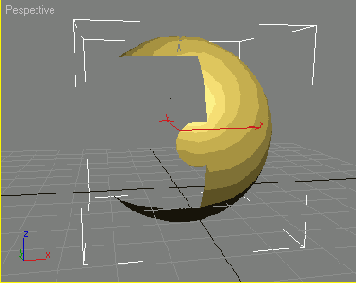

Рис. 3.55. Объекты после выполнения булевой операции Cut (Вычитание)

Булевы операции выполняются следующим образом.

1. Выделите первый объект, который будет участвовать в образовании конечной модели.

2. Перейдите на вкладку Create (Создание) командной панели, выберите в категории Geometry (Геометрия) строку Compound Objects (Составные объекты) и нажмите кнопку Boolean (Булева операция) (рис. 3.56).

3. Установите параметры булевой операции.

4. Воспользуйтесь кнопкой Pick Operand В (Выбрать операнд), чтобы выбрать второй объект, который будет участвовать в операции.

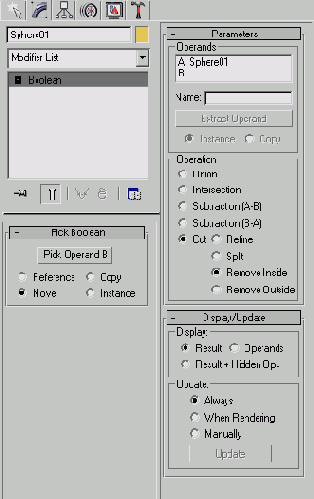

Рис. 3.56. Настройки объекта Boolean (Булева операция)

ПРИМЕЧАНИЕ

Несмотря на то что булевы операции 3ds max 7 широко применяются при создании трехмерных проектов, они имеют ряд недостатков, и построение оболочки результирующей модели нередко происходит с ошибками. По этой причине многие разработчики трехмерной графики используют в своих проектах дополнительный модуль Power Booleans. Он позволяет создавать модели с более точной геометрией, чем те, которые можно получить, используя стандартные средства, а также быстрее строит полигональную сетку. Это особенно заметно при работе с объектами, имеющими большое количество полигонов.

Моделирование с использованием булевых операций подробно рассмотрено в разд. «Урок 6. Моделирование винта».
